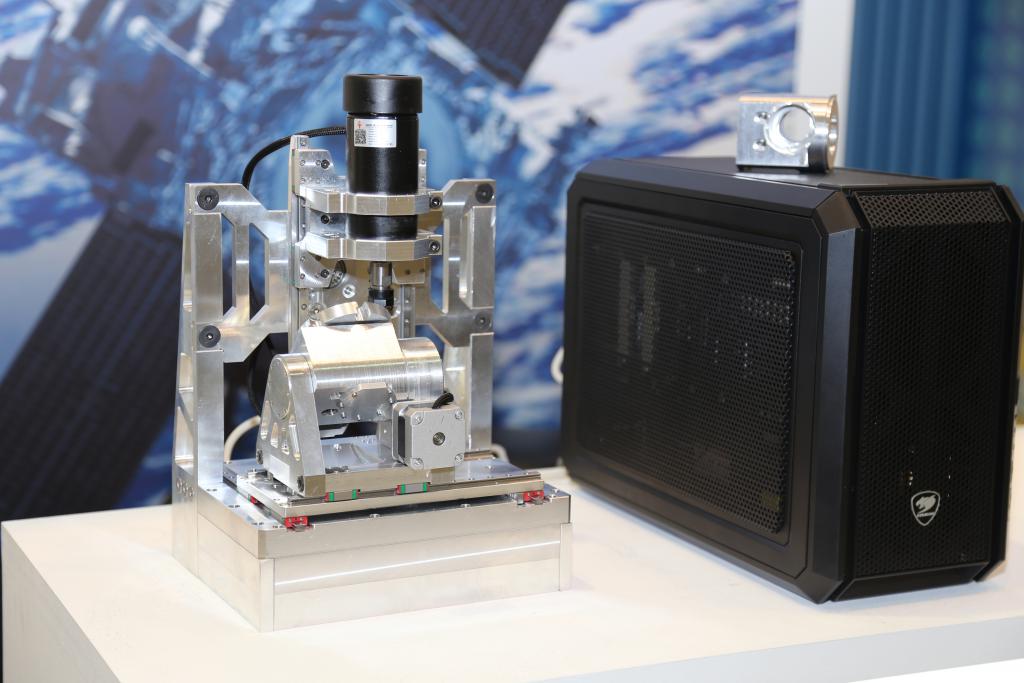

Модульный многоосевой обрабатывающий центр ATCNano

Малогабаритный обрабатывающий комплекс ATCNano специально сконструирован как доступное решение в области обработки материалов, как силовым методом, так и с использованием лазерных и электроискровых модулей для учебных заведений и коммерческого использования. Для многомерной обработки разработан и испытан глобусный стол (дополнительные две оси вращения детали), а программная точность в 4 мкм позволяет изготавливать высокоточные изделия для прототипирования, моделей для ювелирной продукции и высокоточного машиностроения (лопатки турбин, блоки высокого давления и т.д.).

Корпус обрабатывающего центра выполнен из дюралюминия Д16Т. В приводе могут использоваться как серводвигатели, так и шаговые двигатели. Информационный дисплей предоставляет информацию о состоянии обрабатывающего центра. Управлять оборудованием могут даже дети от 9-ти лет. Минимальная комплектация стоит 60 тыс. рублей, что сопоставимо с ценой компьютера или ноутбука.
Разработанная базовая модель является прототипом для прецизионного обрабатывающего центра, в котором устанавливаются миниатюрные линейные энкодеры ATOM компании Renishaw для обеспечения точных перемещений. Такие энкодеры имеют пространственное разрешение до 1 нм. В энкодерах используются измерительные линейки с шагом 20 мкм, при этом с помощью лазерной считывающей системы с фотоприемниками позиционирование можно осуществлять с точность до 75 нм. В случае установки энкодеров ATOM применяются станины из чугуна или перспективных термокомпенсированных композитных материалов.
Основные характеристики модульного обрабатывающего центра:
• рабочее поле – 200×300 мм;
• точность перемещения по координатам X и Y – 11 мкм, по координате Z – 1,25 мкм.
