Фрезерно-гравировальный станок с ЧПУ АТС-8000

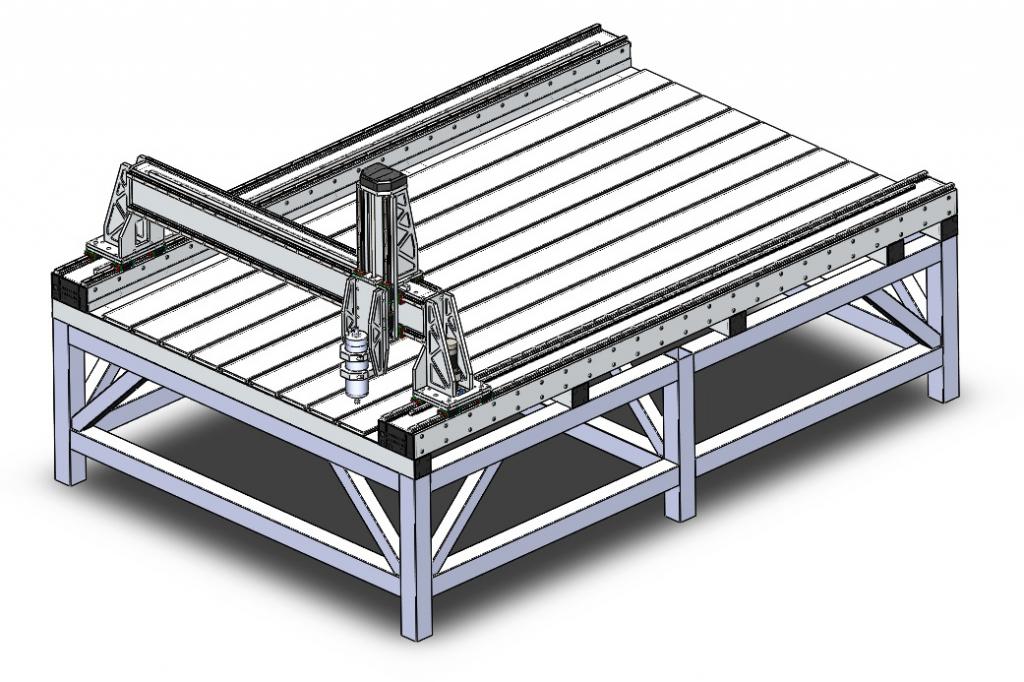

3-х координатный фрезерно-гравировальный станок портального типа с числовым программным управлением АТС-800

Применение: 2D, 2.5D, 3D фрезерная обработка
Материалы: древесина, композит, пластик, камень.

Основные преимущества модели:

- хороший пролет портала 300 мм, что дает возможность
     а) установки габаритных заготовок
     б) обработки некоторых изделий в сборе (частичном сборе), например, маркировка (гравирование)
     в) установки 4-ой оси с возможностью обработки деталей, вписанных в заготовку достаточного диаметра
- конструкция оси «Z»
     а) в линейном перемещении по оси, предусмотрен ход шпинделя за пределы зоны обработки (уровень пролета портала Z+) с запасом на 80мм (70 мм на фрезу и 10 мм на высоту холостых переходов)
     б) удобство замены фрез
- сдвоенная ось «Y»
     а) на малогабаритных станках часто применяются 3 привода, конструкция АТС-8000 предусматривает 4 привода, два из которых несут портал станка, что дает лучшую жесткость и исключают проблему «заискивания портала»
     б) сдвоенная ось позволяет использовать авто корректировку в юстировке портала на перпендикулярность осей.
- шпиндель с водяным охлаждением
     а) тихая работа
     б) низкий разброс (воздушный поток отсутствует) мелких продуктов обработки (пыли) без использования насадки аспирации, актуально при использовании 4-ой оси
     в) мощность 2,2 кВт.
- зубчатая рейка (передача) с высоким классом точности С7
     а) передача зубчатая река имеет лучшую устойчивость к пыли чем ШВП.
- сервоприводы по всем осям

Технические характеристики:
Скорость холостого перемещения 25000 мм/мин
Разрешение механики +0,01 мм
Размер рабочего поля 1300 мм х 2400 мм
Корпус станка Алюминиевый сплав Д16Т, профиль АД31
Перемещение по оси «Z» 380 мм
Пролет портала 300 мм
Управление (ЧПУ) MACH3 (ПО, лицензия обработка G-code 12.000.000 строк)
Соединение с ПК Локальная сеть (Ethernet до 100 метров удаленности)
Язык команд управления G-code (cnc, tab)
Напряжение питания 220 В
Направляющие Профильные рельсовые HGH20R
X-ось Прецизионная зубчатая рейка (модуль 1.5)
Y-ось + ось A Прецизионная зубчатая рейка (модуль 1.5)
Z-ось Шарика-Винтовая Передача 12х04 HIWIN
Приводы Серводвигатели Leadshine 130 Вт
Повышение момента Планетарные редукторы 1:10
Шпиндель Бесколлекторный ZHEN YU 1,5 кВт (водяное охлаждение)
Преобразователь частоты Мощность 2,2 кВт, частота тока на выходе 0-400 Гц.
Силовые сигнальные кабели Промышленные (специальные)
Защита приводов Фильтры частот
Датчик поверхности стола Контактный
Концевые датчики Бесконтактные индукционные
Отвод стружки Подготовка под аспирацию (сборная щетка)
Системный блок ПК Windows 8.1 Embedded industry interprise
Окончание работы станка Выключение всех периферийных устройств
